Гуаншу (Гуанчжоу) Синдай (Тайвань) КНД (Пекин)

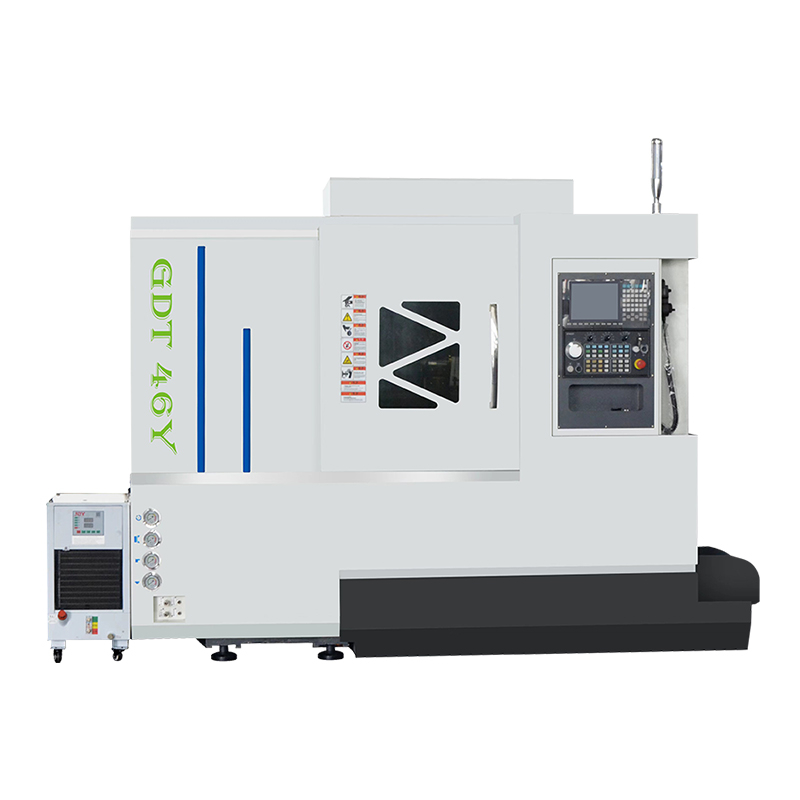

Настоящая наклонная станина, напорный ящик, револьверная головка и задняя бабка выполнены в едином блоке, что значительно снижает эффект теплового расширения. Конструкция более точна, чем Передняя и задняя бабки расположены горизонтально по оси Z и по оси X с револьверной головкой. а ось X и турель под углом; Кроме того, сокращается время прогрева. Кроме того, сокращается время прогрева и увеличивается жесткость.
Прочное основание снижает вибрацию и шум. Использование полной линейной направляющей также обеспечивает более гладкую поверхность для повышения точности и скорости. и повышенная точность и скорость. Конструкция отличается низким энергопотреблением и не требует особой настройки.
Этот станок наиболее подходит для обработки полей; авиационная техника, автозапчасти,клапаны, цветные металлы, детали дисков, большие кольца подшипников, прецизионные длинные толстые валы.
| Проект | единица | Справочные данные | |
| Рабочий вентилятор | Макс. диаметр поворота | мм | Ф600 |
| Макс. диаметр обработки поддона | мм | Ф430 | |
| Макс. диаметр обработки | мм | Ф400 | |
| маршрут | Макс. Ход по оси X | мм | 225 |
| Макс. Ход по оси Z | мм | 450 | |
| ход задней бабки | мм | 350 | |
| Главная ось | Диаметр сквозного отверстия шпинделя | мм | А2-5/Ф66 (Синхронный электрошпиндель втулочного типа) |
| Протяните трубку через диаметр отверстия | мм | Ф52 | |
| Кормить | Быстрая скорость перемещения по оси X | мм/мин | 20000 |
| Быстрая скорость перемещения по оси Z | мм/мин | 20000 | |
| другой | Диапазон скоростей шпинделя | об/мин | 50-3500 |
| Метод зажима | — | 6-дюймовый гидравлический патрон | |
| Тип держателя инструмента | — | Электротурель БМТ55Ю-12-станция | |
| Мощность главного двигателя | кВт | Синхронный электрический шпиндель мощностью 15 кВт. | |
| задняя бабка | — | 45-линейная гидравлическая система для тяжелых условий эксплуатации Mt5 | |
| Размеры (Д*Ш*В) | мм | 2500x1700x2120 | |
| Вес (около) | T | 3.8 | |
Примечание: '/' указывает, что эта конфигурация является необязательной. В соответствии с потребностями клиента конфигурация машины не является обязательной.
