Гуаншу (Гуанчжоу) Синдай (Тайвань) КНД (Пекин)

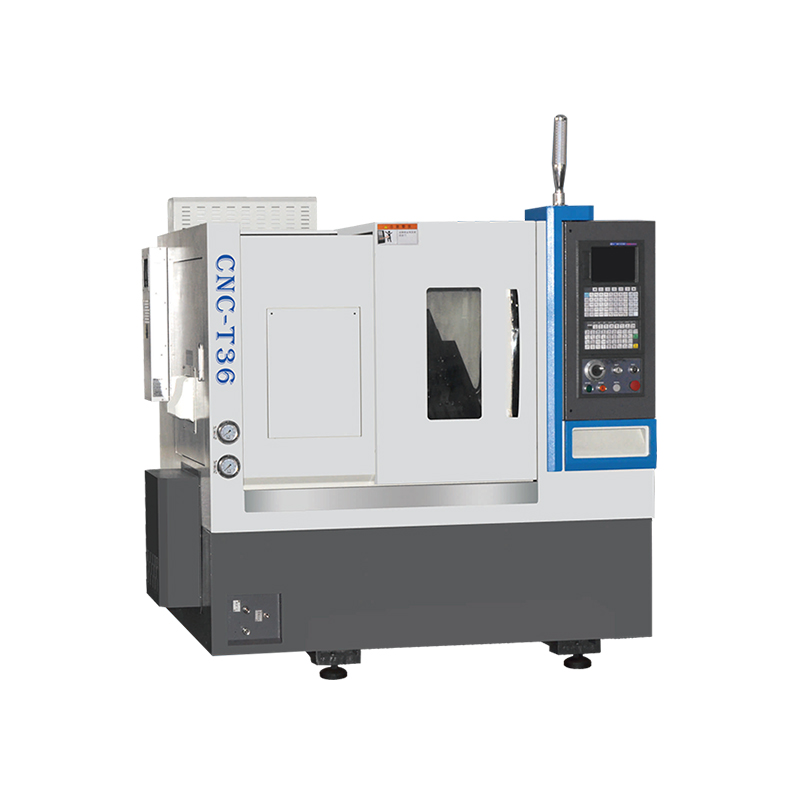

Подходит для: колец подшипников, дисков, коротких валов и другой высокоточной тяжелой резки.
1, высокоскоростной, высокоточный гидравлический поворотный цилиндр, прецизионная цанга и конфигурация прецизионного силового патрона высокой жесткости, улучшающая способность резки твердых материалов и мощную резку.
2, 35 ° большая наклонная станина, способствующая перемещению заготовки вверх и вниз и удалению стружки.
3. В обоих направлениях используются сверхпрочные шариковые линейные направляющие. Оба имеют высокую жесткость и снижают износ станка. Это может гарантировать точность обработки станка в течение длительного времени.
4. В обоих направлениях используются большие шарико-винтовые пары и большие опорные подшипники шарико-винтовой пары, обеспечивающие долговременную стабильность машины.
5. Ряд держателей инструментов с большим ходом, количество позиций инструмента, что позволяет свести к минимуму повторяемую ошибку смены инструмента, высокую скорость и точную смену инструмента. Станок экономит много времени обработки.
6. Большое объемное основание, удобное для ручной очистки железной стружки.
7. Станок с полной защитой, улучшает водонепроницаемость и устойчивость к сколам. Машина полностью защищена от воды и стружки.
Этот станок наиболее подходит для обработки полей; авиационная техника, автозапчасти,клапаны, цветные металлы, детали дисков, большие кольца подшипников, прецизионные длинные толстые валы.
| Проект | единица | Справочные данные | |
| Рабочий вентилятор | Макс. диаметр поворота | мм | Ф400 |
| Макс. диаметр обработки поддона | мм | Ф170 | |
| Макс. диаметр обработки | мм | Ф300 | |
| маршрут | Макс. Ход по оси X | мм | 160 |
| Макс. Ход по оси Z | мм | 320 | |
| ход задней бабки | мм | 150 | |
| Главная ось | Диаметр сквозного отверстия шпинделя | мм | Ф56 (шпиндельный узел Ф170)/62 механический шпиндель |
| Протяните трубку через диаметр отверстия | мм | Ф46 (шпиндельный узел Ф170)/52 механический шпиндель | |
| Кормить | Быстрая скорость перемещения по оси X | мм/мин | 20000 |
| Быстрая скорость перемещения по оси Z | мм/мин | 20000 | |
| другой | Диапазон скоростей шпинделя | об/мин | 50-4500 |
| Метод зажима | — | Гидравлический 6-дюймовый патрон | |
| Тип держателя инструмента | —— | Гидравлическая сервотурель станции 63-8 | |
| Мощность главного двигателя | кВт | Главный серводвигатель мощностью 5,5 кВт | |
| задняя бабка | — | Гидравлический МТ5 | |
| Размеры (Д*Ш*В) | мм | 2000x1400x1600 | |
| Вес (около) | T | 2.4 | |
Примечание: '/' указывает, что эта конфигурация является необязательной. В соответствии с потребностями клиента конфигурация машины не является обязательной.
