Гуаншу (Гуанчжоу) Синдай (Тайвань) КНД (Пекин)

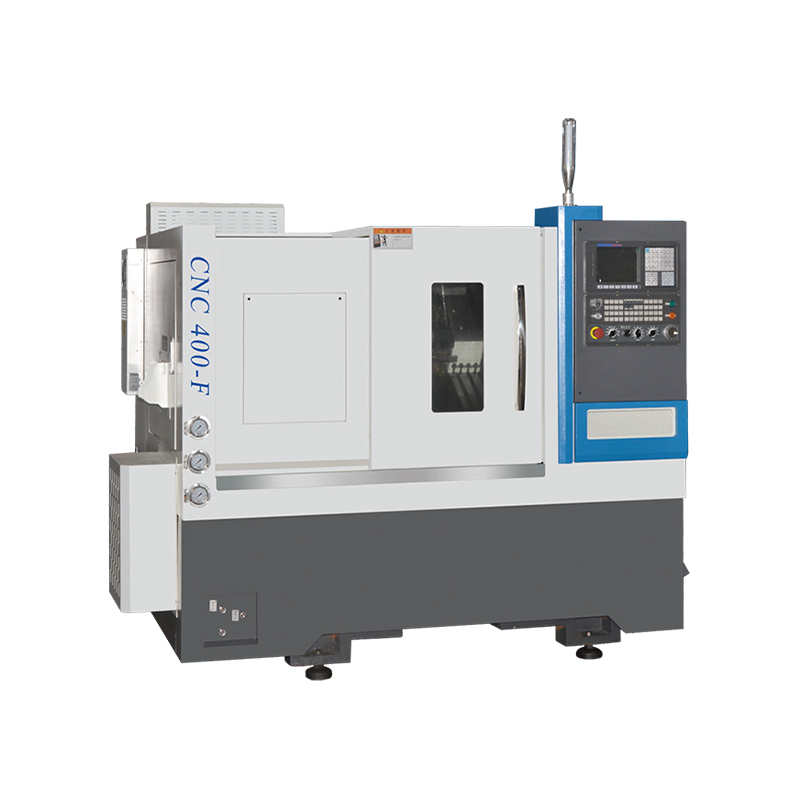

Подходит для: колец подшипников, дисков, коротких валов и другой высокоточной тяжелой резки.
1, высокоскоростной, высокоточный гидравлический поворотный цилиндр, прецизионная цанга и конфигурация прецизионного силового патрона высокой жесткости для улучшения способности резки твердых материалов и мощной резки.
2, 35 ° большая наклонная станина, способствующая перемещению заготовки вверх и вниз и удалению стружки.
3. В обоих направлениях используются сверхмощные шариковые линейные направляющие. Оба имеют высокую жесткость и снижают износ станка. Это может гарантировать точность обработки станка в течение длительного времени.
4. В обоих направлениях используются большие шарико-винтовые передачи и большие опорные подшипники шарико-винтовой пары, обеспечивающие долговременную стабильность машины.
5. Ряд держателей инструментов с большим ходом, количество позиций инструмента, что позволяет свести к минимуму повторяемую ошибку смены инструмента, высокую скорость и точную смену инструмента. Станок экономит много времени обработки.
6. Большое объемное основание, удобное для ручной очистки железной стружки.
7. Станок с полной защитой, улучшает водонепроницаемость и устойчивость к сколам. Машина полностью защищена от воды и стружки.
Функция прецизионной тяжелой резки повышает эффективность производства на производственной площадке клиента. В изделиях высокой твердости, представленных промышленностью по производству колец подшипников, и обработке, требующей высокой точности, рациональная механическая конструкция играет важную роль в повышении эффективности производства. Компания Zhenjiang предлагает зрелые производственные решения, которые помогают клиентам, включая обработку внутреннего и внешнего колец подшипников.
| Проект | единица | Справочные данные | |
| Рабочий вентилятор | Макс. диаметр поворота | мм | Ф580 |
| Макс. диаметр обработки поддона | мм | Ф160 | |
| Макс. диаметр обработки | мм | Ф580 | |
| маршрут | Макс. Ход по оси X | мм | 900 |
| Макс. Ход по оси Z | мм | Рядная фреза, патрон 6,8 дюйма 420/револьверный патрон 6 дюймов, 300 | |
| Главная ось | Диаметр сквозного отверстия шпинделя | мм | Шпиндельный узел Ф56/170 |
| Протяните трубку через диаметр отверстия | мм | Ф52 | |
| Кормить | Быстрая скорость перемещения по оси X | мм/мин | 20000 |
| Быстрая скорость перемещения по оси Z | мм/мин | 20000 | |
| другой | Диапазон скоростей шпинделя | об/мин | 50-4500 |
| Метод зажима | — | Гидравлический цанговый патрон/гидравлический патрон (опция) | |
| Тип держателя инструмента | — | Держатель инструмента для рядов/револьверная головка на 8 позиций (опция) | |
| Мощность главного двигателя | кВт | 7,5 главный серводвигатель | |
| задняя бабка | — | никто | |
| Размеры (Д*Ш*В) | мм | 2280x1510x1850 | |
| Вес (около) | T | 2.8 (с доттурелью) | |
Примечание: '/' указывает, что эта конфигурация является необязательной. В соответствии с потребностями клиента конфигурация машины не является обязательной.
