Гуаншу (Гуанчжоу) Синдай (Тайвань) КНД (Пекин)

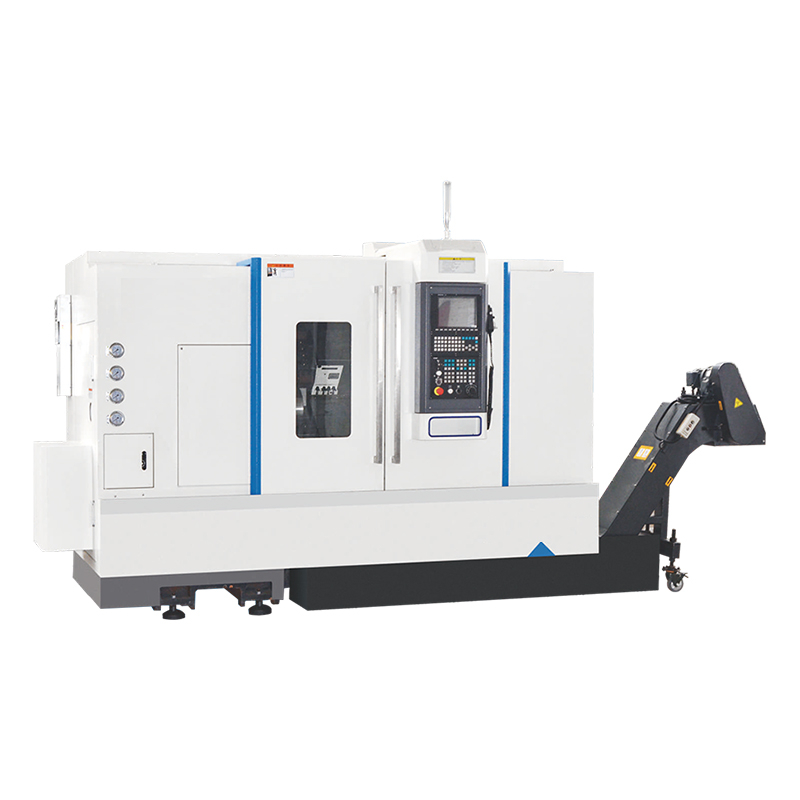

1. Основание станины представляет собой цельнолитую наклонную станину. Это способствует перемещению заготовки вверх и вниз и удалению стружки.
2. В направлении X Z используются импортные линейные рельсы, что снижает износ станка, увеличенный предварительный натяг линейного рельса уменьшает зазор направляющего рельса, повышая точность обработки.
3. Вся серия оснащена шпиндельным блоком.
4. Револьверная головка, гидравлический патрон, гидравлическая задняя бабка повышают универсальность и автоматизацию машины.
5. Полностью защищенные станки для повышения устойчивости к воде и стружке. Машина полностью защищена от воды и стружки.
Этот станок наиболее подходит для обработки полей; авиационная техника, автозапчасти,клапаны, цветные металлы, детали дисков, большие кольца подшипников, прецизионные длинные толстые валы.
| Проект | единица | Справочные данные | |
| Рабочий вентилятор | Макс. диаметр поворота | мм | Ф560 |
| Макс. диаметр обработки поддона | мм | Ф270 | |
| Макс. диаметр обработки | мм | Ф500 | |
| маршрут | Макс. Ход по оси X | мм | 280 |
| Макс. Ход по оси Z | мм | 750 | |
| Главная ось | Диаметр сквозного отверстия шпинделя | мм | А2-8/Ф86 |
| Протяните трубку через диаметр отверстия | мм | Ф75 | |
| Кормить | Быстрая скорость перемещения по оси X | мм/мин | 20000 |
| Быстрая скорость перемещения по оси Z | мм/мин | 20000 | |
| другой | Диапазон скоростей шпинделя | об/мин | 50-3500 |
| Метод зажима | — | 10-дюймовый гидравлический патрон | |
| Тип держателя инструмента | — | 100-12 станций гидравлическая сервоприводная турель | |
| Мощность главного двигателя | кВт | Главный серводвигатель мощностью 11 кВт | |
| задняя бабка | — | Гидравлический МТ5 | |
| Размеры (Д*Ш*В) | мм | 3200x1930x2220 | |
| Вес (около) | T | Около 5,0 | |
Примечание: '/' указывает, что эта конфигурация является необязательной. В соответствии с потребностями клиента конфигурация машины не является обязательной.
