Гуаншу (Гуанчжоу) Синдай (Тайвань) КНД (Пекин)

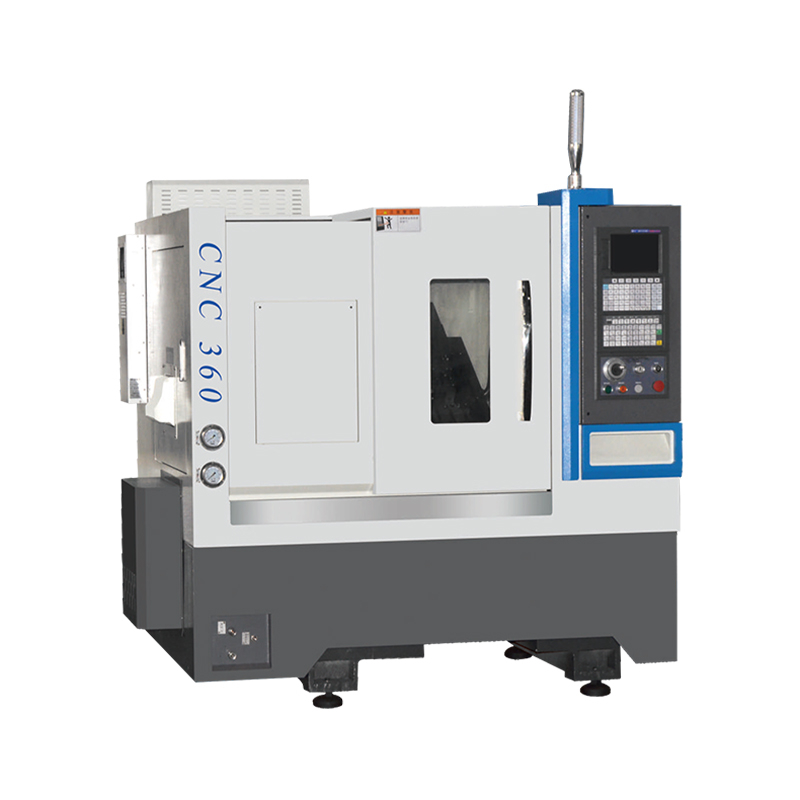

Двигатели шпинделя, разработанные с целью экономии места для прецизионной обработки мелких деталей на токарных станках, представляют собой двигатели с преобразователем частоты или серводвигатели, которые имеют небольшой размер, большой ход, высокую скорость шпинделя, высокую точность подачи, простоту эксплуатации, простоту обслуживания, плавный отвод стружки и т. д. . что делает его по-настоящему успешным ультракомпактным токарным станком с ЧПУ. В области высокоточной обработки мелких деталей изменился статус-кво, на который приходилось полагаться. Статус-кво импортных станков изменился.
1. Шпиндель станка оснащен шпиндельным блоком с высокой точностью вращения, высокой жесткостью и длительной точностью шпинделя, высокой жесткостью и долговечной точностью. Это обеспечивает высокую жесткость и долговечность точности, а также значительно повышает производительность. Доступны дополнительные импортные шпиндельные блоки. Биение шпинделя < 2 мкм.
2. Все оси подачи имеют сервопривод и используются импортные ШВП. шариковый винт для обеспечения точности обработки и долгосрочной точности. Поддерживайте.
3. Основание станины отлито цельным, чтобы повысить жесткость машины. Основание станины отлито цельным для повышения жесткости машины.
4. Модульная конструкция и производство, общая конструкция герметична. Модульная конструкция и производство, общая конструкция герметична и экономична.
Этот станок наиболее подходит для обработки: авиационного оборудования, прецизионных оптических деталей, автозапчастей, электронных разъемов, современных аксессуаров для кнопок, небольших клапанов, деталей часов, резьбовых соединений и т. д. Он особенно хорошо обрабатывает мелкие детали, прецизионные детали и т. д. цветные металлы.
Мелкие детали оборудования: сталь, нержавеющая сталь, медь и алюминий.
Короткий вал, детали диска: прецизионные штифты вала, втулки, шпиндели, кольца.
Прецизионная резьба: высококачественное резьбовое соединение, прецизионная стопорная крышка шпинделя, гайка с зубчатым соединением.
| Проект | единица | Справочные данные | |
| Рабочий вентилятор | Макс. диаметр поворота | мм | Ф410 |
| Макс. диаметр обработки поддона | мм | Ф120 | |
| Макс. диаметр обработки | мм | Ф410 | |
| маршрут | Макс. Ход по оси X | мм | 600 |
| Макс. Ход по оси Z | мм | 350 | |
| Главная ось | Диаметр сквозного отверстия шпинделя | мм | Ф49/Ф140 Шпиндельные узлы |
| Протяните трубку через диаметр отверстия | мм | Ф36 | |
| Кормить | Быстрая скорость перемещения по оси X | мм/мин | 20000 |
| Быстрая скорость перемещения по оси Z | мм/мин | 20000 | |
| другой | Диапазон скоростей шпинделя | об/мин | 50-4500 |
| Метод зажима | — | Гидравлические цанговые держатели | |
| Тип держателя инструмента | — | Ряд держателей инструментов | |
| Мощность главного двигателя | кВт | 4 серводвигателя | |
| задняя бабка | — | никто | |
| Размеры (Д*Ш*В) | мм | 1900x1360x1850 | |
| Вес (около) | T | 1.6 | |
Примечание: '/' указывает, что эта конфигурация является необязательной. В соответствии с потребностями клиента конфигурация машины не является обязательной.
